Смола полиамидная ПО-300 М от украинского производителя

Выпускается согласно ТУ У 20.1-22944575-003:2018
Представляет собой продукт взаимодействия полимеризованных жирных кислот растительных масел и полиэтиленполиаминов.
Применяется для «холодного» и «горячего» отверждения эпоксидных смол, а также в качестве пластифицирующих агентов эпоксидных смол при изготовлении заливочных компаундов, клеев, связующих для стеклопластиков, лакокрасочных и других материалов. Обеспечивает отвержденным изделиям хорошую стойкость к ароматическим и алифатическим растворителям, топливу, маслам, воде, растворам солей, а также – сезонным перепадам температур. Имеет повышенную адгезию и эластичность, которую можно регулировать, изменяя соотношение «эпоксидная смола/отвердитель». Малотоксичный. Удобный в использовании из-за меньшей чувствительности к соотношению «эпоксидная смола/отвердитель».
ПО-300М обладает рядом преимуществ по сравнению с аминными отвердителями: позволяет получать композиции с лучшими эластическими свойствами, большей жизнеспособностью, сравнительно малой усадкой.
По адгезии и блеску эти покрытия превосходят покрытия, отверждаемые аминами. По светостойкости и термостойкости эпоксидно-полиамидные составы превосходят покрытия, отверждаемые аминами.

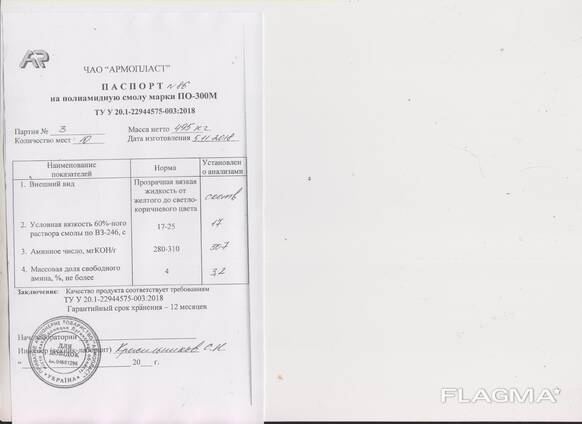

Основные технические характеристики

Параметр Значение
Внешний вид Однородная вязкая жидкость от желтого до темно-коричневого цвета
Жизнеспособность при 20ºС 6 часов
Аминное число, в пределах
мг HCl/г
мг KOH/г
182-201
280-310
Массовая доля нелетучих веществ, % 100
Условная вязкость по вискозиметру В3-246 с диаметром сопла 4 мм, при температуре 20ºС, с, в пределах
17-25 (60% р-р ксилола)
Массовая доля свободного амина, в пересчете на триэтилентерамин, %, не более 4
*Рекомендуемые режимы отверждения • от 20 до 25◦С/36-48 ч‒ обычный режим;
• 40◦С/6 ч + 100◦С/6 ч – режим, применяемый для улучшения физико-механических характеристик;
• 65◦С/2 ч- ускоренный режим.
Гарантийный срок хранения 1 год

* Точное количество отвердителя и жизнеспособность композиции определяется потребителем экспериментально в зависимости от области применения, массы заливки, режима отверждения, наличия и вида наполнителя и т. д.
